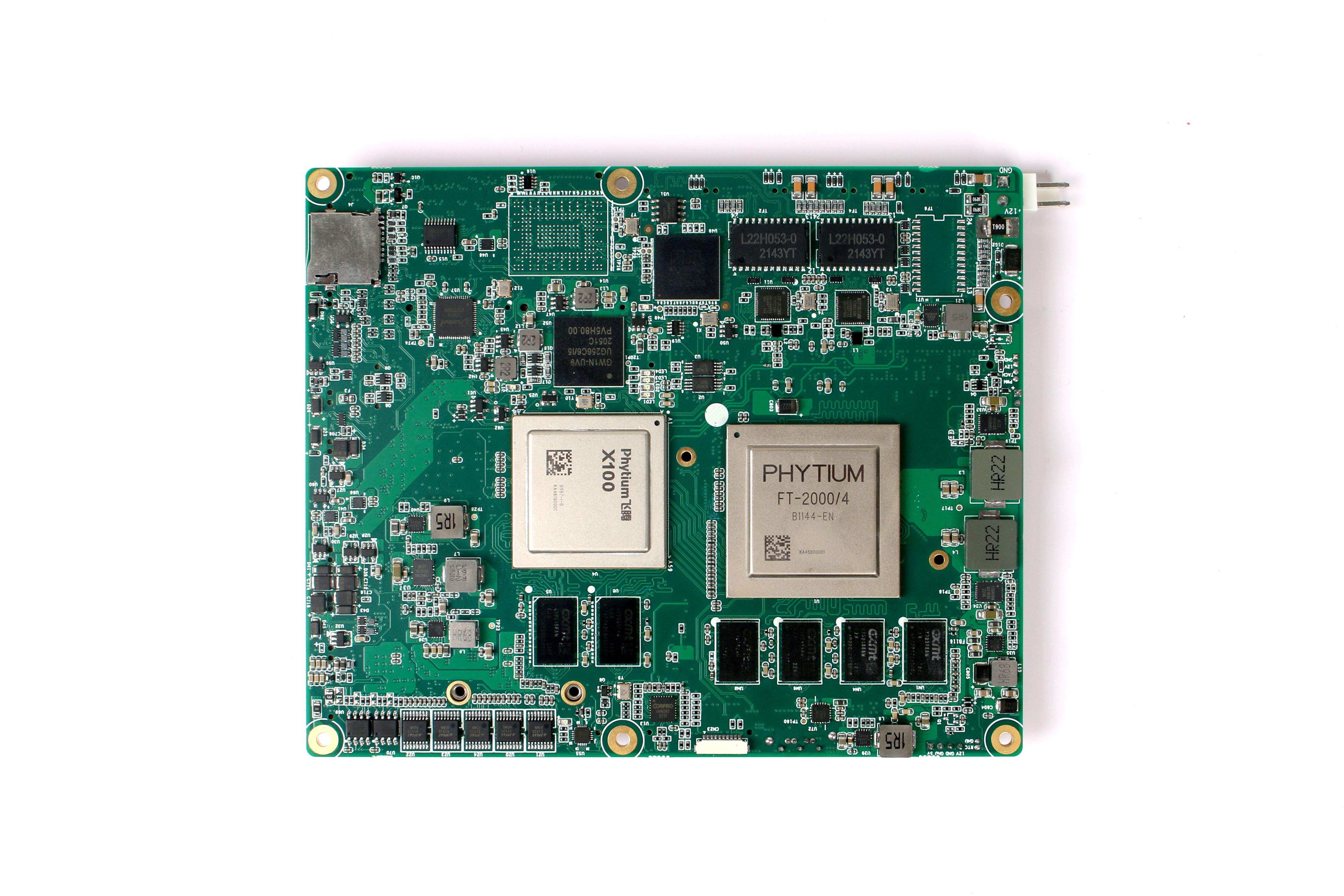

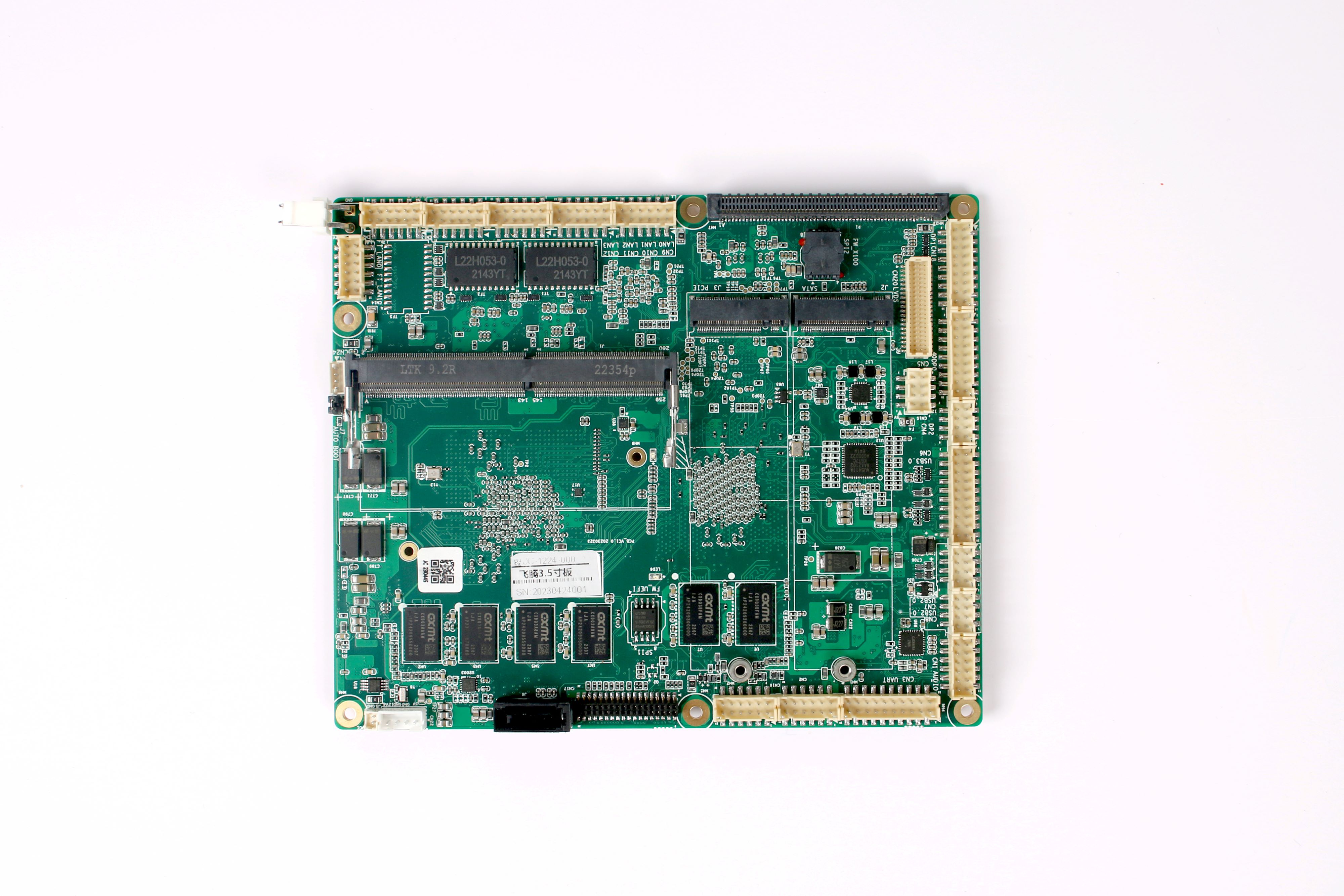

JC-1224飞腾3.5寸主板（X100）

多路展示扩展
自主可控，国产CPU、BIOS和国产Linux操作系统
性能稳定，64位通用处理器兼容arm v8指令集成熟可靠
体积小、功耗低、高性能
功能接口多样化
成本低，扩展性强
高度集成，标准3.5寸尺寸，具有丰富的接口和电磁兼容性能
产品灵活，便于维护，生命周期长。

JC-1224基于飞腾4 核CPU FT-2000/4的处理器板（支持D2000/8)，主频2.2、2.6GHz，四核处理器。该产品具有功耗低，整体性能强、稳定性高、接口丰富、扩展性强等特点，特别适合标准嵌入式工控行业。

指标	参数
产品	FT-2000/4或D2000/8，3.5寸主板
处理器	FT-2000/4 ，集成4个FTC663处理器核，主频2.2、2.6GHz，二级缓存4MB，三级缓存4MB D2000 集成8个FTC663处理器核，主频2.3GHz-2.0GHz，二级缓存8MB，三级缓存4MB
BIOS	Uboot/UEFI/定制固件
内存	板载DDR4 8GB全国产内存，支持DDR4-2400 内存插槽 SO-DIMM，最大支持32GB
网络	6 路 10/100/1000M 自适应网络信号（CPU源生2路）
显卡	X100显示输出，DDR4板载显存4G，支持3路DP接口，其中1路可选为LVDS
存储器	1 路 M.2 Type2280（PCIe3.0 x2） 1 路 M.2 Type2280接口（SATA3.0） 1 路标准SATA接口（SATA3.0） 1 路 TF卡接口（SDHC，可选）板载SSD的64G、128G、256G存储（可选）
USB接口	4 路 USB 2.0 2路 USB 3.0
硬盘接口	板载SSD的64G、128G、256G存储（可选）
通讯接口	5 路RS232串口（3芯，其中1路为调试串口） 1 路RS422串口 3 路 CAN-bus 2.0 接口 1 路 SMBUS/IIC 接口
PCIe接口	1 路 PCIe 3.0 X8 1 路 PCIe 3.0 X2 1 路 PCIe 3.0 X1 2 路 BSAE-LX光纤 8 路GPIO 可配置UART/CAN
电源输入	支持12V直接供电
尺寸	146mm×120mm×15mm(长×宽×高)
重量	＜300kg
功耗	典型功耗 ≤60W
工作温度	0℃-50℃，-20℃-+60℃，-40℃-+85℃（可选）
存储温度	-40℃-+85℃
湿度	5%到95%，非凝结
软件支持	银河麒麟（Kylin）统信（UOS）翼辉（SylixOS）
